Техническая информация основана на данных, заявленных производителем.

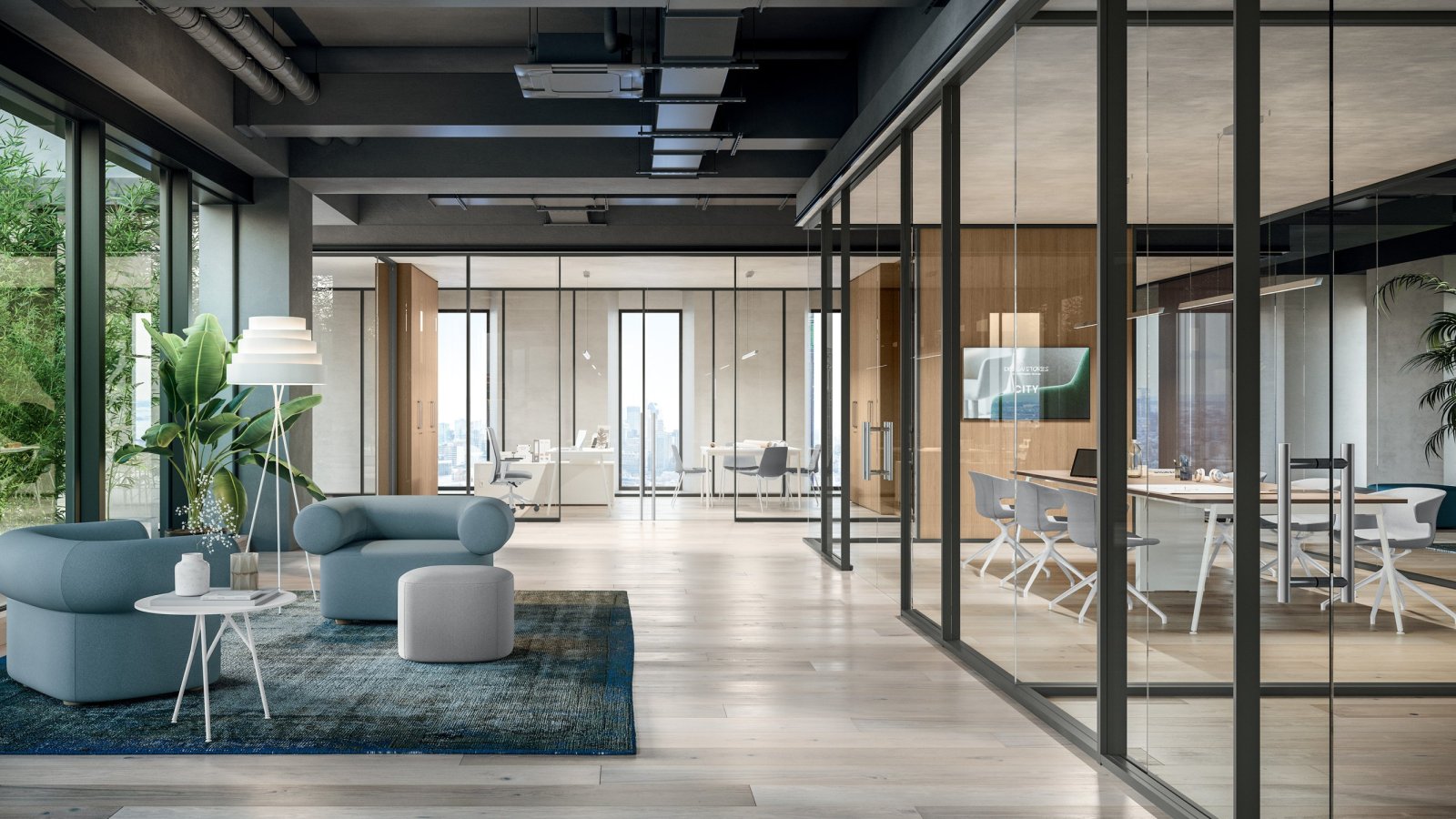

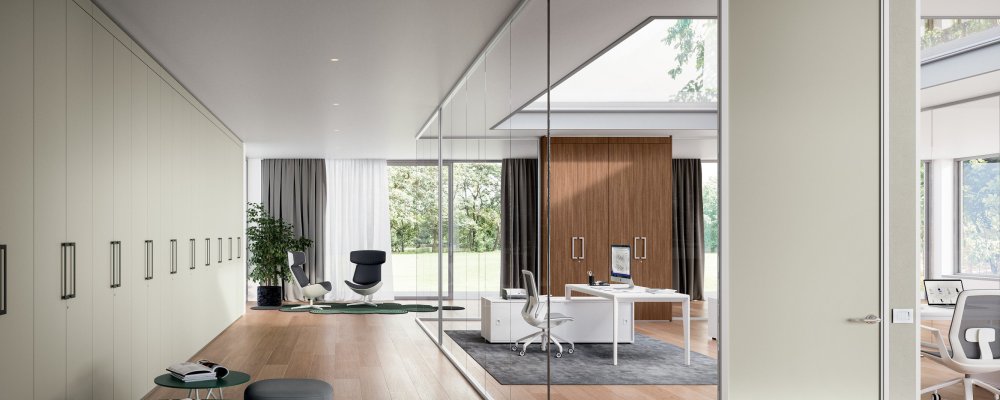

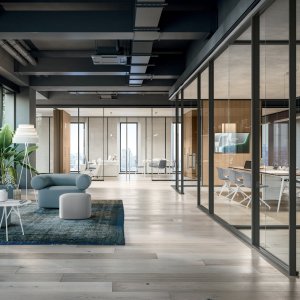

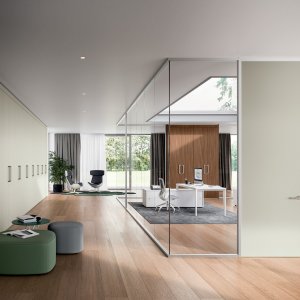

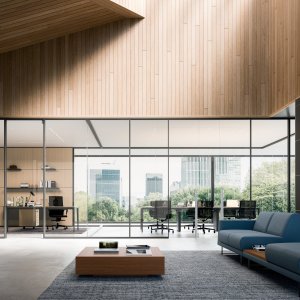

Система: монолитная стеклянная перегородка M1-M2-M3, внутренние перегородки на всю высоту, остеклённые или частично глухие
Производитель: Quadrifoglio Group (Мансуэ, Тревизо, Италия)
Дизайн: Quadrifoglio Group

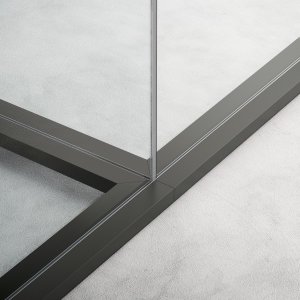

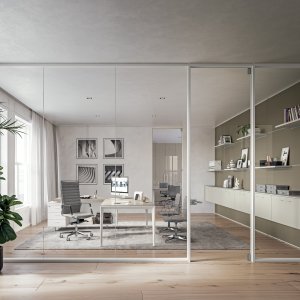

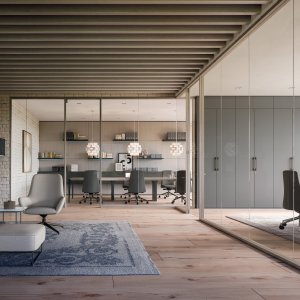

Три семейства по сечению профиля: M1 профиль 100 × 40 мм с одним стеклом · M2 профиль 100 × 40 мм с двумя стёклами · M3 профиль 55 × 40 мм с одним стеклом
Высоты: от 2100 до 3340 мм

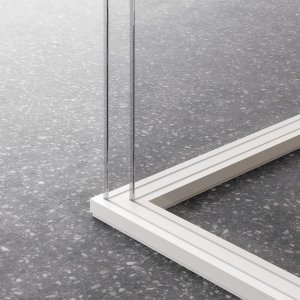

Профили: экструдированный алюминий толщиной 1,5 мм, анодированный, по запросу окрашенный; герметичные уплотнители против скопления пыли; в нижнем профиле устройство регулировки высоты стекла до ±15 мм; штапики на горизонтальных профилях, исключающие случайное падение

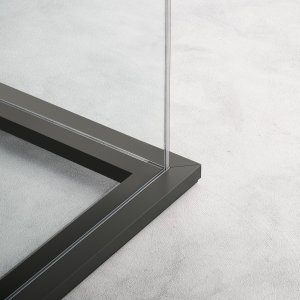

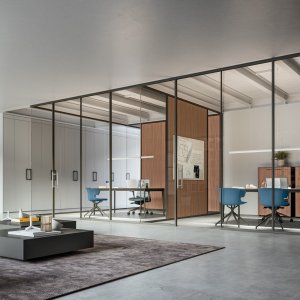

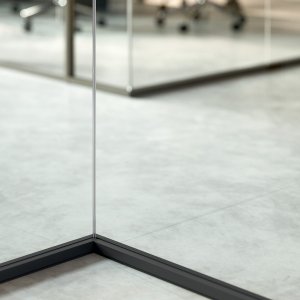

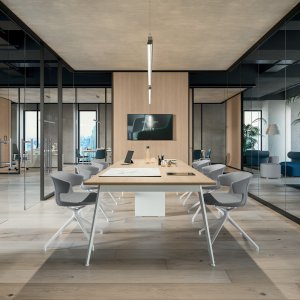

Модули: начальный и конечный со стеклом или панелью, промежуточные, жёсткий угол 90°, узлы на два, три и четыре направления (четырёхсторонний с круглым профилем), модуль перехода дерево/стекло, технический модуль с розетками
Максимальный вес на погонный метр (В 3340 мм, стекло 12,6 мм): M1 110 кг, M2 216 кг, M3 108 кг

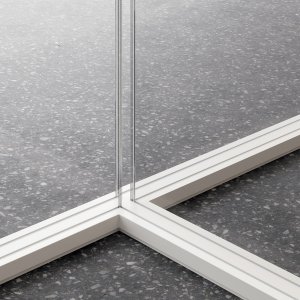

Стёкла: закалённое 10 и 12 мм прозрачное или сатинированное; триплекс 10,38 и 12,38 мм (PVB 0,38); шумозащитный триплекс 10,76 и 12,76 мм (PVB 0,76), также сатинированный; прозрачные уплотнители, соединяющие полотна в непрерывную плоскость

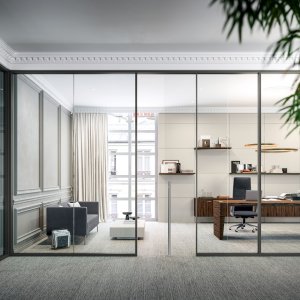

Глухие панели: меламин серийно, лакированные или шпонированные. У M1 и M2 две стороны одного модуля могут иметь разную отделку; у M3 отделка одинакова с обеих сторон

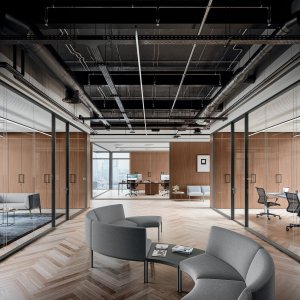

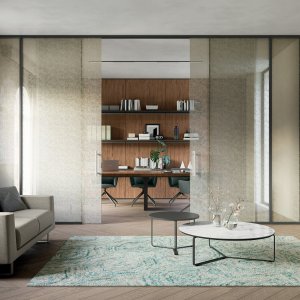

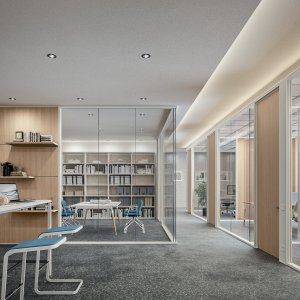

Двери: глухие распашные 40 мм с ударопрочной кромкой 2 мм; распашные из закалённого стекла 10 мм; стеклянные в раме (полотно 6 мм в раме 40 × 15 мм); раздвижные из закалённого стекла 10 мм, одностворчатые 100-200 см или двустворчатые 200-400 см с демпфированным торможением при открывании и закрывании (тормоз не сочетается с профилем M3). Три осевые петли на створку, открывание до 180°
Заявленная доступность: свободный проход 875 мм у распашной двери, открытой на 90°, и 837 мм у одностворчатой раздвижной; ручки на высоте около 900 мм от пола (±50)

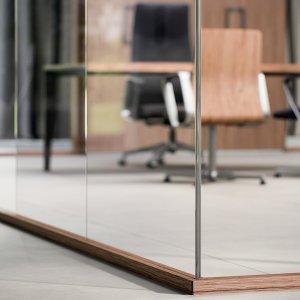

Аксессуары: автоматический напольный порог для лучшей звуко- и пылеизоляции (недоступен на стеклянных дверях с полированной кромкой и на ковровом покрытии), вентиляционная решётка на глухих дверях, электрозащёлка 10-24 В с неподвижной кнопкой и свободной ручкой для аварийного выхода

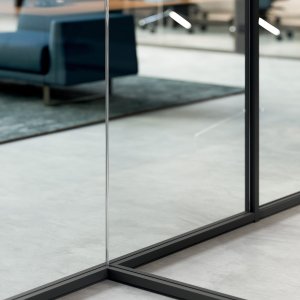

Самонесущая перегородка: возможна с верхней рамой 100 × 30 мм, независимо от потолка; углы и узлы должны быть структурными алюминиевыми профилями; проект проверяется техническим бюро до заказа

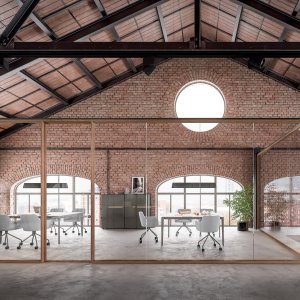

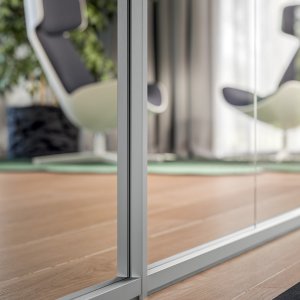

Отделки: анодированный алюминий матовый сатин, RAL на выбор, золото, бронза, кортен, теневой серый; профили можно облицевать предсоставом 0,6 мм на полиуретановых клеях, отшлифовать и покрыть акрилом на водной основе; породы серый вяз и американский орех
Заявленные испытания: удар мягким телом 50, 3, 1 и 0,5 кг (UNI 10880:2000 п. 5.1-5.4); звукоизоляция по UNI EN ISO 10140-2:2010 и UNI EN ISO 717-1:2013 — M1 от Rw 33 до 38 дБ, M2 от 36 до 42 дБ, M3 от 33 до 38 дБ; панели с основой класса B-s1,d0 (EN 13501-1) по запросу
Экология и системы менеджмента: панели из 100% переработанной древесины, CATAS Quality Award CARB, смолы без веществ SVHC; UNI EN ISO 9001:2015, 14001:2015 и 45001:2018; FSC и Pannello Ecologico
